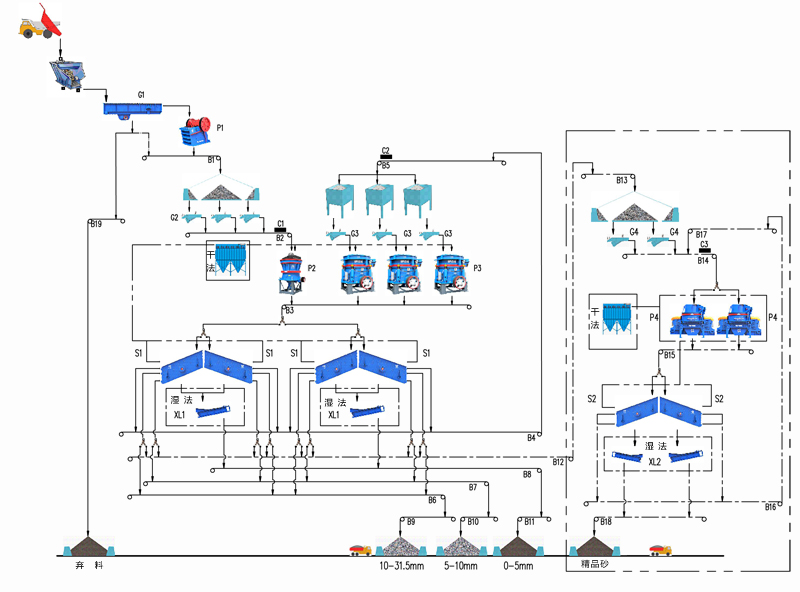

1000t/h——花岗岩类岩石的砂石骨料生产工艺流程示意图
说明：工艺流程图中的虚线部分，需根据项目的具体情况，为可选择配置项。
1000t/h——花岗岩类岩石的砂石骨料生产工艺设备配置表
| 序号 | 设备名称 | 规格型号 | 单位 | 数量 | 功率(kw) | 总功率(kw) | 产能(t/h) | 重量(kg) | 备注 |
| G1 | 棒条给料机 | ZSW600×210 | 台 | 1 | 45 | 45 | 550-1250 | 14791 | |
| P1 | 颚式破碎机 | JC160 | 台 | 1 | 250 | 250 | 640-1200 | ||
| G2 | 振动给料机 | ZG400 | 台 | 3 | 2×2.0 | 12 | -400 | ||
| G3 | 振动给料机 | ZG500 | 台 | 3 | 2×2.5 | 15 | -500 | ||
| P2 | 圆锥破碎机 | GPY500S | 台 | 1 | 315 | 315 | 295-1200 | 45000 | |
| P3 | 圆锥破碎机 | HPY500 | 台 | 3 | 400 | 1200 | 135-770 | 42500 | |
| S1 | 振动筛 | 3YK2460 | 台 | 4 | 45 | 180 | 120-880 | 11046 | |
| XL1 | 洗砂机 | XL914 | 台 | 2 | 15 | 30 | -100 | 6370 | 湿法 |
| C1 | 除铁器 | 台 | 1 | ||||||
| G4 | 振动给料机 | ZG200 | 台 | 2 | 2×0.75 | 3 | -200 | ||
| P4 | 制砂机 | PLS-1200 | 台 | 2 | 500-630 | 1000-1260 | 300-715 | 19690 | |
| S2 | 振动筛 | 2YK3073 | 台 | 2 | 55 | 110 | 150-900 | 15476 | |
| XL2 | 洗砂机 | 2XL914 | 台 | 2 | 2×15 | 60 | -200 | 11300 | 湿法 |
| C2 | 除铁器 | 台 | 1 |
说明：表中设备配置供参考，在具体设备选型前，需事先根据破碎物料的进料粒度、成品粒度或级配、系统产量、工艺条件、地形情况等因素而最终确定。
