冲击式制砂机结构组成

发布时间:2021-05-25 09:14:45 来源:大华重工 浏览:

冲击式制砂机是生产机制砂的好帮手,在经过多年的设计研究的情况下,大华重工冲击式制砂机在机构上越来越科学,维护方法越来越简便,在生产过程中有高产高质的效果,那么您了解过制砂机的结构是由哪些部件组合的吗?都有什么作用呢?下面针对制砂机的结构做一下说明:

冲击式制砂机主要部件:由给料装置、破碎腔、叶轮、转子、机座、传动装置、支架等组成。

冲击是制砂机

(1)进料斗。冲击式制砂机的进料斗通常是一种圆筒体装置物料的部分,它具有很好的耐磨性,安
装有耐磨环,防止没有进行破碎的物料的对其的很强的摩擦力,给料斗是物料从送料设备到破碎机内部进行破碎的一个重要的过渡装置。

(2)冲击式制砂机的涡动破碎腔是由两段圆柱体组成的环形空间,通过叶轮在破碎机内部的高速旋转对物料形成打击和摩擦。

(3)叶轮是破碎机的关键部件,也是最易于损坏的地方之一,叶轮由叶轮体,耐磨刀头、上下衬板、中心分配锥、板锥等几部分组成,叶轮上部有给料口,圆周方向有3个发射通道,通道的形状设计,可使叶轮内堆存一定的物料,形成物料衬层,使通过叶轮的物料沿料层通过,不与金属表面接触,只有在叶轮边缘的发射点有一耐磨刀,采用非常耐磨的合金以保护整个叶轮通道不受磨损失效,叶轮的外周装有板锥,一方面保护叶轮,一方面破碎物料。

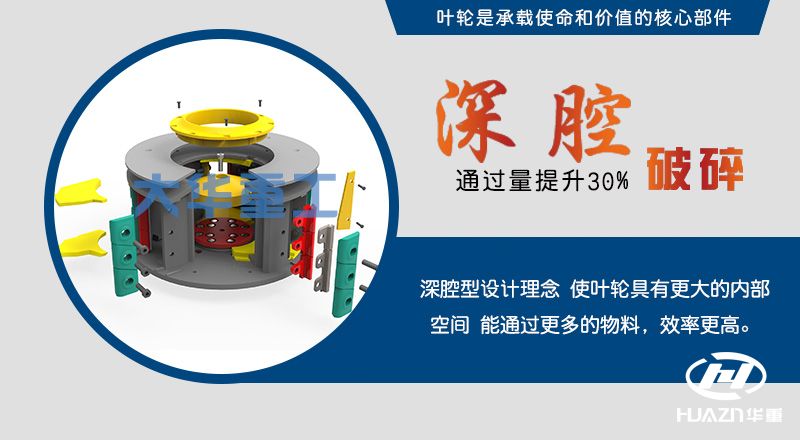

冲击式制砂机叶轮

(4)润滑系统。制砂机在运行当中的润滑部位主要是轴承部位,通常将对轴承的润滑加油采取特定的油泵进行添加。

(5)底座。冲击式制砂机的底座一般为四棱形状,它的中心部位是轴承,两侧则是排料装置,电动机则在底座的纵向部位。

(6)润滑系统。制砂机在运行当中的润滑部位主要是轴承部位,通常将对轴承的润滑加油采取特定的油泵进行添加。

(7)物料筛分器。它是在制沙机对物料进行一定的破碎之后对物料进行筛分的一个结构,主要是用于当物料破损之后一部分已经达到破碎标准的物料会通过物料筛分器而被送出制砂机,而另外一部分没有达到设定粒度要求的物料则会在物料筛分器的作用下进入到破碎腔进行二次破碎,达到合格的物料粒度。

立式冲击破碎机
