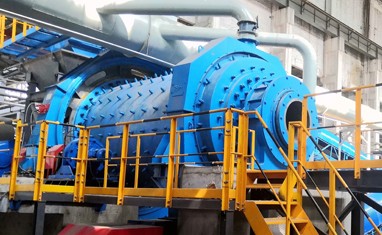

高效节能棒磨机-展示图
高效节能棒磨机产品概述
大华重工生产的高效节能棒磨机可用滚动轴承支承代替轴瓦滑动轴承支承，采用干油润滑脂代替稀有润滑站，这样可以节能10~20%。另由于干法生产的物料流动性差，其生产能力仅为湿法生产的40-70%，故棒磨机一般采用湿法生产。
适用范围
应用领域：广泛用于矿山及水利水电行业。
适用物料：满足各种矿石、岩石粉碎和人工制砂的作业要求。
产品特点
高效节能棒磨机工作原理
电机通过减速装置驱动筒体回转，筒体内的碎矿石和钢棒在筒体回转时受摩擦力和离心力作用被衬板带到一定高度后由于重力作用，便产生抛落和泻落，矿石在冲击和研磨作用下逐步被粉碎。被粉碎的矿石经排料部分排出筒外。供料机连续均匀地喂料，矿石经联合进料器连续均匀地进入棒磨机，被磨碎的物料源源不断地从棒磨机中排出。棒磨机是可以每天24小时连续工作的粉磨设备。
高效节能棒磨机产品特点
采用自动集中润滑系统
采用自动集中润滑系统代替原有的稀油润滑站，大型磨机不需配备昂贵的高低压稀油润滑站，避免稀油污染，年节约用油成本70%,同时降低设备故障率和操作工人维护成本，提高整机设备的生产效率。
采用调心滚子轴承
该棒磨机采用调心滚子轴承代替传统的巴氏合金轴瓦支撑，运行阻力小，在同等型号和相同的生产能力的情况下，可节电10%~20%,在相同功率情况下，可提高生产能力10%~20%。
可靠性的驱动装置和多功能配置
磨机全系列配备大齿轮喷射润滑系统和慢速驱动装置，大型磨机还配备高压电机、气动离合器、一拖四顶起装置、自动加棒装置等，也可根据用户需要选配。
产品结构
技术参数
| 规格型号 | 筒体尺寸(mm) | 有效容积(m³) | 装棒量(t) | 筒体转速(r/min) | 功率(kw) | 排矿粒度(mm) | 生产能力(t/h) |
| 直径×长度 | |||||||
| GMBZ1535 | φ1500×3500 | 5.9 | 8 | 23 | 90 | 2.5-0.2 | 15-6 |
| GMBZ1835 | φ1800×3500 | 7.9 | 13 | 22.8 | 160 | 2.5-0.2 | 25-10 |
| GMBZ2130 | φ2100×3000 | 9.2 | 17 | 20.9 | 185 | 2.5-0.2 | 32-13 |
| GMBZ2136 | φ2100×3600 | 11.0 | 18 | 20.9 | 210 | 5-0.8 | 38-15 |
| GMBZ2140 | φ2100×4000 | 12.2 | 19 | 20.9 | 220 | 5-0.8 | 43-17 |
| GMBZ2145 | φ2100×4500 | 13.8 | 20 | 20.9 | 250 | 5-0.8 | 49-20 |
| GMBZ2442 | φ2400×4200 | 17 | 21 | 19 | 355 | 5-0.8 | 58-24 |
| GMBZ2445 | φ2400×4500 | 18.2 | 23 | 19 | 355 | 5-0.8 | 63-27 |
| GMBZ2736 | φ2700×3600 | 18.4 | 24 | 17.5 | 400 | 5-0.8 | 82-33 |
| GMBZ2745 | φ2700×4500 | 22.4 | 27 | 17.5 | 500 | 5-0.8 | 90-36 |
| GMBZ3050 | φ3000×5000 | 31.9 | 46 | 17.3 | 630 | 5-0.8 | 140-50 |
| GMBZ3250 | φ3200×5000 | 35.7 | 52 | 16.37 | 800 | 5-0.8 | 185-70 |
| GMBZ3460 | φ3400×6000 | 49.2 | 72 | 15.53 | 1120 | 5-0.8 | 220-85 |
| GMBZ3660 | φ3600×6000 | 55.1 | 80 | 14.98 | 1250 | 5-0.8 | 260-105 |
| GMBZ4060 | φ4000×6000 | 69.8 | 102 | 13.53 | 1600 | 5-0.8 | 310-130 |
