JC系列颚式破碎机-大华重工

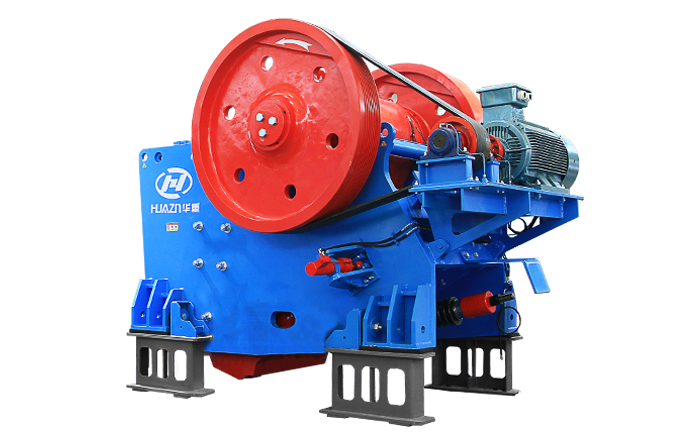

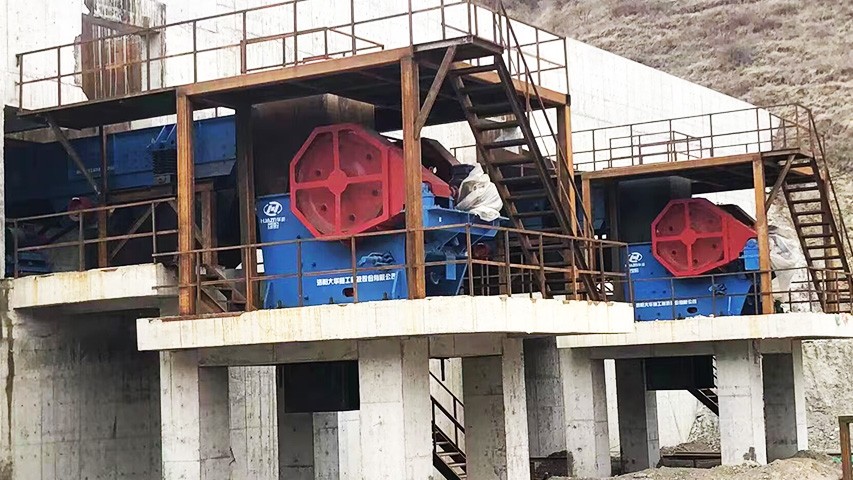

JC系列颚式破碎机



JC系列颚式破碎机



JC系列颚式破碎机是我公司在引进国外颚破技术的基础上,采用我公司数十年积累的颚破设计理念和技术,从结构、选材、工艺、装配等多方面优化设计制造的一款新型颚式破碎机,其结构独特,性能优越,是各种坚硬和强磨蚀性岩石矿物破碎的优选设备,该颚破也可根据客户的需要采用模块化无焊接分体式机架结构,从而满足不同的工况条件。



应用领域:广泛用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门。

适用物料:适用于破碎抗压强度不高于300Mpa的矿石岩石矿渣等物料。



产品特点

安装、运输方便且坚固的机架结构

机架分为焊接式和组装式两种:中小型规格一般采用焊接式,大型规格一般采用组装式,可满足不同工况要求。焊接式采用大弧度过渡圆角、低应力区焊接方式,具有耐冲击性、受力均匀、低故障率等特点;组装式采用先进的模块化、整机组装式设计,适用于常年温度较低的国家、地下矿井、高海拔矿山等狭小、运输困难的场所。

腔型设计优越,破碎性能高

采用“V”型对称破碎腔设计,破碎腔深,啮角小,冲程大,使得处理能力更大,能耗更低,破碎性能更好。加上大倾角肘板设计,使腔型下部冲程更大,产量更高。

重型动颚总成经久耐用

重型动颚总成采用锻造的重型偏心轴、高质量重载滚动轴承、FEM分析优化的动颚体,保证了动颚总成耐冲击性和稳定性高;迷宫式密封、集中润滑系统保证了轴承油脂不被污染、润滑更加便捷,使其运行时间更长、稳定性更好。

粒度调节方便快捷

JC系列颚式破碎机采用机械或液压排料口调整装置,其双楔块调节方式相对应垫片调节操作更加简单、安全、快捷,节省了停机时间。

采用“大规格轴承”设计

采用“大规格轴承”设计,使其承载能力大,寿命更长,使用更安全可靠。

可选配的颚板,破碎效果好,护板设计,动颚耐磨性高

颚板可以根据破碎物料的不同选择不同的牙型,使破碎效果更好,为了提高颚板的耐磨性,动颚上方安装了重型护板,避免因物料冲击,有效保护动颚体及其内部轴承不受损坏。

整体轴承座,方便运输和安装

整体铸钢轴承座结构,保证与机架完全配合,避免了组合式轴承座在紧固过程中对轴承造成不必要的径向载荷,使轴承运行更加平稳。

一体化电机安装

电机座与破碎机机架一体式安装方式,不仅节约了颚式破碎机的安装空间,减少了三角带的长度,而且由于机架、电机座、电机的同步运动、可调的电机座实现了三角带张力的调节,从而使三角带使用寿命更长。

产品结构

  • JC系列颚式破碎机-结构图-大华重工

技术参数

规格
型号
给料口尺寸
(mm)
最大给料粒度
(mm)
排料口间隙css(mm) 处理能力(t/h) 功率
(kW)
40 50 60 70 80 90 100 125 150 175 200 225 250 275 300
JC80 800×510 430 50 55 80 90 110 120 135 170 200 240           75
70 85 100 125 145 170 185 240 280 330
JC90 900×600 530   90 110 130 145 160 180 230 270 320           90
120 140 160 185 200 220 290 340 400
JC100 1000×760 640       140 150 170 190 245 280 330 370         110
170 195 215 255 300 350 420 480
JC100L 1150×760 640       165 180 205 225 270 330 370 410         110
210 230 250 290 350 410 465 530
JC110 1100×850 720       180 200 220 250 310 380 410 460         110(132)
240 265 295 320 385 455 520 590
JC125 1250×950 810             270 340 410 460 500 560 620     160
360 430 505 580 650 725 800
JC130 1250×1100 910             330 370 440 500 555 600 670 730   185
400 450 530 610 700 780 850 900
JC140 1400×1100 910               400 485 550 620 680 750 800   200
470 555 640 725 815 900 985
JC160 1600×1200 1020                 510 580 650 720 800 855 930 250
640 730 825 920 1010 1105 1200
JC1613 1600×1300 1110                 530 600 650 720 800 855 960 315
680 760 870 960 1100 1200 1300
JC2012 2000×1200 1020                 600 700 800 880 970 1050 1150 355
730 900 1030 1150 1250 1300 1400
JC180 1600×1300 1300                   730 830 900 1000 1100 1250 355
1000 1100 1180 1260 1300 1400
JC200 2000×1500 1300                   750 860 930 1050 1150 1350 400
1050 1130 1200 1270 1375 1500

注:1.表中处理能力是破碎松散密度为1.6t/m³(石料密度2.7t/m³)的岩石对应的参数。
      2.根据物料性质、给料方式的不同,处理能力有可能变化。
      3.CSS为闭侧排料口,其测量方法据颚板齿形而定,不同的齿形,其处理能力和出料粒度会有变化。
      4.功率参数栏括号外为标准配置参数。
      5.*标注的型号参数为移动站专用颚式破碎机参数。
