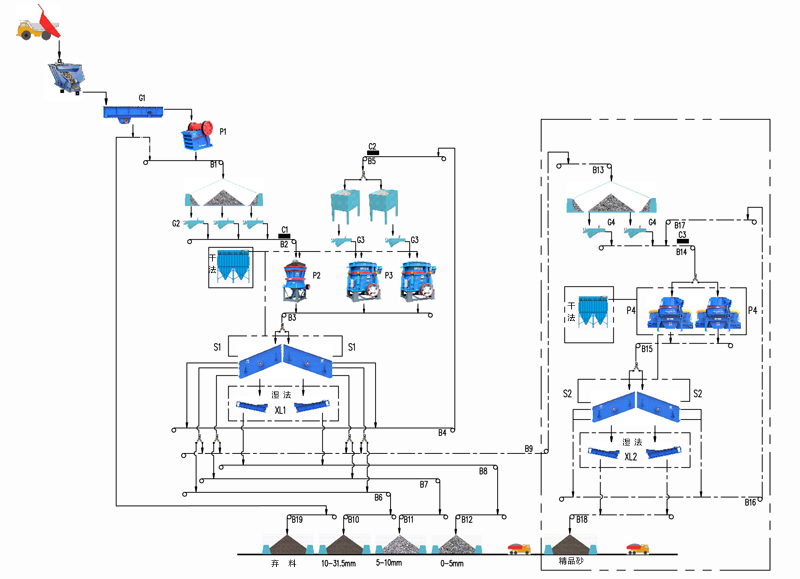

800t/h——花岗岩类岩石的砂石骨料生产工艺流程示意图
说明：工艺流程图中的虚线部分，需根据项目的具体情况，为可选择配置项。
800t/h——花岗岩类岩石的砂石骨料生产工艺设备配置表
| 序号 | 设备名称 | 规格型号 | 单位 | 数量 | 功率(kw) | 总功率(kw) | 产能(t/h) | 重量(kg) | 备注 |
| G1 | 棒条给料机 | ZSW600×180 | 台 | 1 | 45 | 45 | 400-1000 | 13500 | |
| P1 | 颚式破碎机 | JC140 | 台 | 1 | 200 | 200 | 470-985 | ||
| G2 | 振动给料机 | ZG400 | 台 | 3 | 2×2.0 | 12 | -400 | ||
| G3 | 振动给料机 | ZG400 | 台 | 2 | 2×2.0 | 8 | -400 | ||
| P2 | 圆锥破碎机 | GPY500S | 台 | 1 | 315 | 315 | 295-1200 | 45000 | |
| P3 | 圆锥破碎机 | HPY500 | 台 | 2 | 400 | 800 | 135-770 | 42500 | |
| S1 | 振动筛 | 3YK3073 | 台 | 2 | 2×37 | 148 | 150-900 | 22500 | |
| XL1 | 洗砂机 | XL914 | 台 | 2 | 15 | 30 | -100 | 6370 | 湿法 |
| C1 | 除铁器 | 台 | 1 | ||||||
| G4 | 振动给料机 | ZG200 | 台 | 2 | 2×0.75 | 3 | -200 | ||
| P4 | 制砂机 | PLS-1200 | 台 | 2 | 500-630 | 1000-1260 | 300-715 | 19690 | |
| S2 | 振动筛 | 2YK2475 | 台 | 2 | 45 | 90 | 150-900 | 13924 | |
| XL2 | 洗砂机 | XL1118 | 台 | 2 | 22 | 44 | -175 | 12703 | 湿法 |
| C2 | 除铁器 | 台 | 1 |
说明：表中设备配置供参考，在具体设备选型前，需事先根据破碎物料的进料粒度、成品粒度或级配、系统产量、工艺条件、地形情况等因素而最终确定。
